La Anycubic i3 Mega est une imprimante 3D performante et fiable que j'ai déjà testé dans un article précédent. Cependant, comme toutes les imprimantes dans ce segment de prix, le constructeur a dû faire des compromis afin de réduire les coûts.
Un de ces compromis est d'utiliser des ventilateurs bon marché efficaces mais bruyants... Or, quand on veut imprimer dans un bureau ou une pièce de vie, on préfère que ça se fasse en silence.
C'est là qu'intervient Noctua, un fabricant de ventilateurs de renom qui a fait sa réputation dans le refroidissement des composants de PC. Leur force est de garantir des performances élevées dans le silence.
La i3 Mega possède des ventilateurs pour les pièces suivantes :
- La hotend
- Les drivers des moteurs
- L'alimentation
- La buse
Si vous avez enfermé l'imprimante dans un caisson, il vous faut deux ventilateurs de plus : pour l'entrée et l'évacuation de l'air.
Nous allons d'abord nous attaquer aux ventilateurs les plus simples à remplacer avant de nous concentrer sur le ventilateur de buse qui nécessite un peu plus de travail.
Avant tout...
Avant de faire les changements, voici une vidéo d'une impression d'une pièce de test en PLA dans des conditions normales.
Le niveau sonore mesure est de 49 db (mesure prise à l'aide d'un smartphone qui sera toujours le même et situé au même endroit pendant toute la période du test, soit à 60cm de l'imprimante) la mesure lorsque le ventilateur de l'alimentation est éteint est de 41 db.
Ventilateur de hotend
Contenu du package
Noctua fourni des packages très complets avec ses ventilateurs. Vous n'aurez donc pas besoin d'acheter autre chose que le package Noctua. C'est une caractéristique appréciable du segment Premium dans lequel se situe la marque.

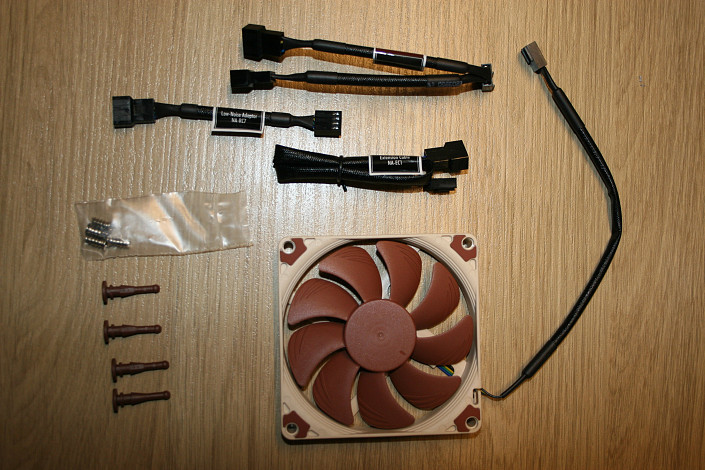

Le package comprend (en plus du ventilateur, évidemment) :
- Une rallonge
- Un adaptateur "Low noise" pour diminuer la vitesse du ventilateur et le bruit qu'il émet
- Un adaptateur 3 pins > 2 pins
- Un adaptateur OmniuJoin pour relier le ventilateur à n'importe quelle prise
- Des fixations anti-vibrations
- Des vis de fixation standards
Montage
Le premier ventilateur le plus accessible est celui de la hotend. Quelques vis permettent d'y accéder :
Il faut ensuite récupérer les connexions de l'ancien ventilateur afin de raccorder celles du Noctua à l'aide des connecteurs "OmniJoin" fournis dans le pack Noctua :
La mesure du bruit est de 8 db (!!) après le changement.
Ventilateur des drivers
Contenu du package
Le package est presque identique au ventilateur de la hotend :
- Adaptateur Low Noise
- Rallonge
- Adapateur Y pour relier 2 ventilateurs sur un seul port
- Des vis
- Des fixations anti-vibrations
Malheureusement, pas d'OmniJoin pour ce format de ventilateur... Il faudra improviser !
Les drivers sont des petits composants électroniques qui s'occupent de contrôler les moteurs pas à pas de l'imprimante. Ces composants ont tendance à chauffer et un ventilateur est nécessaire pour les refroidir efficacement. En cas de mauvais refroidissement, les moteurs peuvent devenir imprécis, la qualité d'impression s'en ressentira. Il est donc primordial de les refroidir correctement.
C'est pourquoi nous allons remplacer le ventilateur de 60mm de base de l'imprimante par un 92mm !
Non seulement les drivers seront refroidis plus équitablement mais remplacer un ventilateur par un modèle plus large permet de réduire la vitesse de rotation du ventilateur pour brasser autant d'air qu'avec un modèle plus petit.
Montage
Tout d'abord, il faut accéder aux entrailles de l'imprimante. Pour cela, vous devez détacher l'arceau de la i3 Mega et retourner la base.

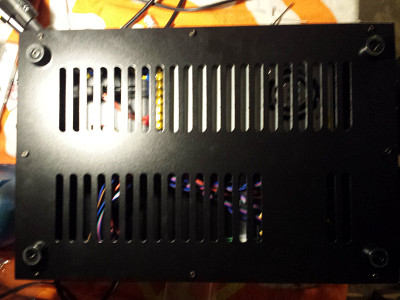

8 vis permettent d'accéder à l'intérieur de la base :
Sous le capot, vous trouvez l'alimentation ainsi que la carte de contrôle avec les drivers de l'imprimante. Enlevez le petit ventilateur situé au-dessus de cette carte. A l'aide d'une vis M3x20, fixez le nouveau ventilateur sur la patte métallique. Prenez la peine de découper un peu de mousse ou de double-face pour couvrir l'autre trou de fixation dans la patte métallique : le nouveau ventilateur ne peut se fixer que sur un des trous, en mettant du double-face, vous amortirez les possibles bruits de fixation du Noctua.
Ventilateur de l'alimentation
Je pensais utiliser le ventilateur de 60mm de Noctua à la base mais il fait 25mm d'épaisseur. Il se trouve que cette épaisseur est légèrement trop élevée pour la place disponible dans l'alimentation. J'ai cependant modifié les fixations du ventilateur d'origine afin de limiter les vibrations répercutées dans la carcasse métalique.
J'ai d'abord percé 2 trous supplémentaires dans la carcasse de l'alimentation.
Ensuite, j'ai entré les fixations anti-vibrations du ventilateur de la hotend.
On attache le ventilateur sur ces fixations (s'aider d'une pince à bec) et on referme l'alimentation !
Ventilateur de buse
Contenu du package

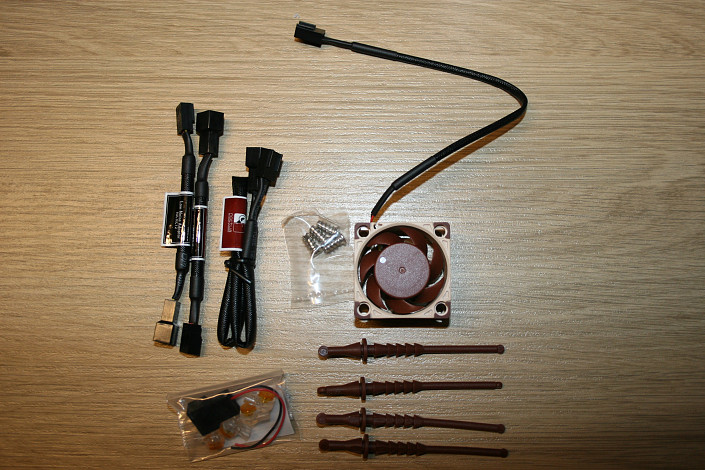

Le package est identique au ventilateur de la hotend :
- Adaptateur Low Noise
- Adaptateur Ultra Low Noise
- Adaptateur OmniJoin
- Rallonge
- Des vis
- Des fixations anti-vibrations longues
C'est probablement la partie la plus délicate mais le bénéfice est double : permettre d'améliorer le refroidissement de pièce et diminuer le bruit produit par le ventilateur radial de base.
Pour cela, il va falloir remplacer tout le carénage de la tête d'impression par un customisé : Carénage alternatif pour Anycubic i3 Mega
Les pièces sont imprimées en PETG, matériau relativement simple à imprimer et qui résiste à des températures plus élevées que le PLA.
Le nouveau ventilateur de buse est plus performant que l'ancien, il débit plus d'air et la forme du cône de refroidissement per
Ventilateurs du caisson
Contenu du package

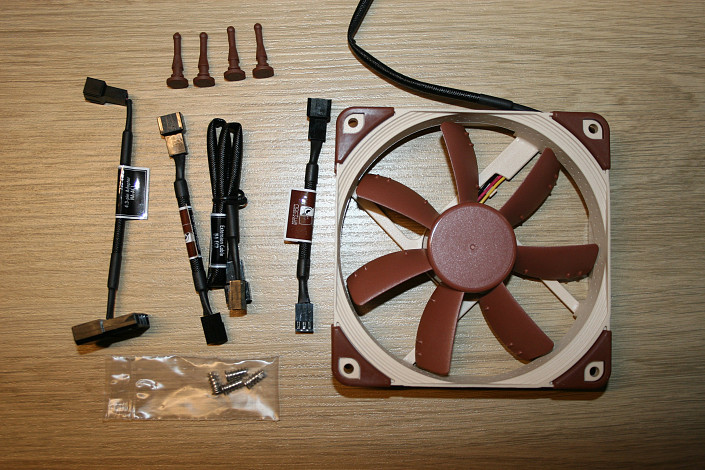

Le package est similaire aux autres :
- Adaptateur Low Noise
- Adaptateur Ultra Low Noise
- Rallonge
- Adapateur Molex
- Des vis
- Des fixations anti-vibrations
DESCRIPTION
Conclusion
Le silence est d'or ! Cette maxime vaut aussi bien pour cette opération. Le remplacement des ventilateurs a un coût certain : environ 60€ sans les ventilateurs de caisson et 98€ avec.
Si vous recherchez le silence, vous l'obtiendrez en partie avec ces changements. Les autres changements concernent les drivers mais feront l'objet d'un autre article.
Les résultats parlent d'eux-même : avant changement l'imprimante émet ...db et après ...db en fonctionnement. Lorsque les moteurs sont éteints et que seuls les ventilateurs fonctionnent, l'imprimante est à peine audible !
